2EDGA-5.0-20P-14-00A(H)

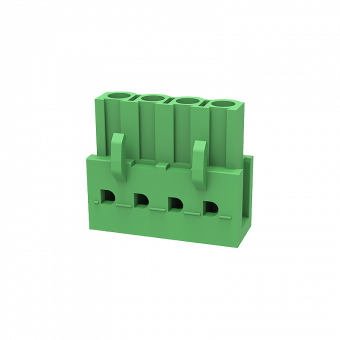

Разъемные клеммники 2EDGA-5.0-20P-14-00A(H)
По запросу
Нашли дешевле?
Запросить цену
Для просмотра цен необходимо пройти регистрацию
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
- Характеристики
- Документация
-
Характеристики
Рядность Однорядные Тип шага Одинарный Кол-во контактов 20 Цвет Зеленый Покрытие контактов Латунь, луженая Шаг, мм 5 Материал корпуса PA66, UL94V-0 Напряжение, В 300 В - UL Ток, А 15 A - UL Выдерживаемое напряжение AC2500V/1мин. Рабочая температура, °C -40~+105 -
Документация
Серия 2EDGA-5.0
Артикул | Кол-во контактов | Цвет |
---|---|---|
2EDGA-5.0-02P-14-00A(H) | 2 | Зеленый |
2EDGA-5.0-03P-14-00A(H) | 3 | Зеленый |
2EDGA-5.0-04P-14-00A(H) | 4 | Зеленый |
2EDGA-5.0-05P-14-00A(H) | 5 | Зеленый |
2EDGA-5.0-06P-14-00A(H) | 6 | Зеленый |
2EDGA-5.0-07P-14-00A(H) | 7 | Зеленый |
2EDGA-5.0-08P-14-00Z(H) | 8 | Зеленый |
2EDGA-5.0-09P-14-00A(H) | 9 | Зеленый |
2EDGA-5.0-10P-14-00A(H) | 10 | Зеленый |
2EDGA-5.0-11P-14-00A(H) | 11 | Зеленый |
2EDGA-5.0-12P-14-00A(H) | 12 | Зеленый |
2EDGA-5.0-13P-14-00A(H) | 13 | Зеленый |
2EDGA-5.0-14P-14-00A(H) | 14 | Зеленый |
2EDGA-5.0-15P-14-00A(H) | 15 | Зеленый |
2EDGA-5.0-16P-14-00Z(H) | 16 | Зеленый |
2EDGA-5.0-17P-14-00A(H) | 17 | Зеленый |
2EDGA-5.0-18P-14-00A(H) | 18 | Зеленый |
2EDGA-5.0-19P-14-00A(H) | 19 | Зеленый |
2EDGA-5.0-20P-14-00A(H) | 20 | Зеленый |
2EDGA-5.0-21P-14-00A(H) | 21 | Зеленый |
2EDGA-5.0-22P-14-00A(H) | 22 | Зеленый |
2EDGA-5.0-23P-14-00A(H) | 23 | Зеленый |
2EDGA-5.0-24P-14-00A(H) | 24 | Зеленый |
Разъемные клеммники
Разъемные клеммные блоки
Номенклатура разъемных клеммных блоков позволяет использовать провода сечением от 0,08мм2 до 16мм2, и обеспечивает широкий выбор конфигураций: шаг выводов от 2,5мм до 10,16мм.
Система обозначений
15EDGK | - | 3.5 | - | 08P | - | 1 | 4 | - | 00A(H) | |
1 | 2 | 3 | 4 | 5 | 6 |
- Серия
- Шаг, мм
- Количество контактов
- Тип шага
1 — одинарный шаг; 2 — двойной шаг. - Цвет
Код Цвет 1 Серый 2 Синий 3 Черный 4 Зеленый 5 Оранжевый 6 Красный 7 Прозрачный 8 Желтый 9 Белый Y Желтый/Зеленый C Желто-зеленый - Дополнительные технические параметры
